Разбираемся с задачами рефлектометра

     Разберемся с задачами рефлектометра. К импульсным рефлектометрам применяются высокие требование, чтобы точно и качественно измерять параметры.

     Основными задачами рефлектометра являются:

1.  Динамический диапазон Ds.

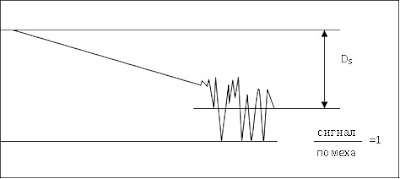

    Динамический диапазон определяют по мощности потока обратного рассеяния и определяют как среднеквадратичное значение при отношении сигнал/шум равное 1.  А именно определяют как разность между уровнем мощности обратного рассеяния в точке оптического  излучения в волокно и уровнем среднеквадратичного значения шума.

    Также пользуются и другими оценками динамического диапазона:

- динамический диапазон по потоку мощности обратного рассеяния, определяемой по среднеквадратичному значению уровня шума при отношении сигнал/шум, равным 0,1-D;

-   эффективное значение динамического диапазона по потоку обратнорассеянной мощности;

-   динамический диапазон по потоку мощности, обусловленным Френелевским отражением.

2.   Дальность обнаружения неоднородности.

     Данная задача рефлектометра заключается в определении времени распространения оптического излучения в прямом и обратном направлениях.

3.   Пространственная разрешающая способность.

    Она характеризует способность рефлектометра определять два соседних события, одно из которых может быть отражательным, и определяет возможность выделения близко расположенных неоднородностей.

   Следующей немаловажной задачей рефлектометра является определение мертвых зон.

4.   Мертвые зоны.

     Мертвые зоны зависят от длительности импульса светового потока, проходящего по волокну. Поэтому чем больше длительность, чем больше мертвая зона(м).

     Существует два вида мертвых зон:

а) мертвая зона отражения - определяется между началом и точкой с уровнем -1,5 дБ от вершины;

б) мертвая  зона затухания - расстояние от начала отражения до точки, в которой произошло восстановление чувствительности приемника в 0,5 дБ.

    Таким образом, мертвая зона - расстояние, на котором после значительного отражения происходит потеря информации.
