Элементы МТОК 96-01-IV



    Рассмотрим элементы МТОК 96-01-IV, комплектность оптической муфты. Напомним, что муфта МТОК 96-01-IV предназначена для монтажа оптических кабелей, прокладываемых в грунте, с броней из стальных проволок. Для фиксации проволочной брони оптических кабелей и продольной герметизации вводов кабелей в муфту используют комплекты №7. Муфта МТОК 96-01-IV позволяет разместить до 3-х кассет КУ-01 на 96 сростков ОВ.

    Маркировка  муфт  МТОК 96-01-IV:

 М - муфта

 Т  - тупиковая

 О - оптическая

 К  - кабеля

 96 - емкость

  Перейдем к элементам МТОК 96-01-IV:

1. Кожух

2. Кассета для модулей

3. Кронштейн

4. Оголовник

5. Патрубок для ввода провода заземления

6. Штуцер

7. Обечайка

8. ТУТ 180/60 (для герметизации стыков корпуса с оголовником)

ТУТ - Трубка среднестенная термоусаживаемая

9. Кассета КУ-01

10. Крышка Кассеты КУ-01

11. Наконечник для штуцера

12. Винт для крепления кассеты

13. Пластмассовый хомут из двух половин

14. ТУТ 35/12 (для герметизации вводов ОК в патрубки оголовников)

15. Мастика 2900R

16. Силикагель

17. Детали для монтажа ОВ

18. Шкурка шлифовальная

   Рассмотрим состав  Комплекта №7:

            1.  ТУТ 35/12

            2. Винт М6х12

            3. Штуцер в сборе

            4. Контактная пластина

            5. ТУТ 16/5 (для увеличения диаметра ОК)

            6. 2900R Скотч мастичная лента

            7. Шкурка шлифовальная

Тип МТОК



      Рассмотрим следующий тип муфт МТОК - магистральная муфта со встроенными элементами для сращивания и изолирования брони кабеля. Муфта МТОК предназначена для сращивания магистральных и внутризоновых ОК с различными бронепокровами, для прокладки в канализациях, во всех типах грунтов, в водоемах до 10 м и применяемая при низких температурах.

      Характеристики муфты МТОК:



                                                  МТОК 96-01-IV            МТОК 96В-01-IV             МТОК96В1-01-IV


1. Тип муфты:                              Тупиковые                      Тупиковые                        Тупиковые

2. Max число ОВ:                                 96                                     96                                      96

3. Max наружный диаметр ОК:         25                                      29                                      29

4. Температура эксплуатации(ºС):                                     от -60 до +70

5. Относительная влажность(%):      80                                     100                                    100

6. Усилие сдавление (кН/см, кгс/см):                                     1,0 (100)

7. Удар (Н*м, кг/м):                                                                   25 (2,5)

8. Габаритные размеры
(диаметр/длина,мм):                      159/519                              159/683                             159/683

9. Масса (кг):                                       2,9                                      4,8                                      4,8


      Для муфты типа МТОК используется  следующая кассета:

      Кассета КУ-01




          1.  Лапки для фиксации ОВ
          2.  Ложементы для гильз КДЗС
          3.  Фиксаторы для крышки кассеты






      Характеристики Кассет КУ-01:

1. Кол-во кассет:    max 3
2. Радиус изгиба ОВ(мм):    38-60
3. Емкость кассеты:    32  КДЗС


Каталог сайтов на webpark.ru

Элементы МОГ-М-01-IV


       В этой статье познакомимся с маркировкой, элементами и комплектностью муфт МОГ-М-01-IV. В первой статье уже было рассмотрено, что муфты МОГ-М-01-IV устанавливаются в колодцах канализаций и городских коллекторах.

        МОГу-М-01-IV - укороченная:

      МОГт-М-01-IV - тупиковая:

       Маркировка муфт муфт МОГ-М-01-IV:

МОГ - муфта оптическая городская
м   - модернизированная
01 - категория общеклиматического исполнения
IV - тип атмосферостойкости


     В базовый комплект муфт МОГ-М-01-IV входят следующие элементы:

1. ТУТ 120/54 - для герметизации стыков корпуса с оголовниками, 2 шт
(ТУТ - Трубка среднестенная термоусаживаемая)
2. Хомуты металлические,  4 шт
3. Труба (d=90 мм), 1 шт
4. Оголовник, 2 шт
5. Лоток металлический, 1 шт
6. Кассета К-01, 1 шт
7. ТУТ 35/12 - для герметизации для вводов ОК, 2 шт
8. ТУТ 25/8   - для продольной герметизации ОК, 2 шт
9. ТУТ 16/5   - для увеличения диаметра ОК, 2 шт
10. Мастика МГ-14-16, 1 шт
11. Маркеры для модулей, 1 лист
12. Уплотнители из резинового шнура, 16 штук
13. Силикагель, 1 упаковка
14. Стяжки нейлоновые, 8 шт
15. Шкурка шлифовальная, 1 шт

Состав муфт МОГ

        Разберем состав муфт МОГ. Напомним, что МОГ - муфта оптическая городская.

      Муфта МОГ состоит металлического лотка из нержавеющей стали, в середине которого устанавливаются кассеты К-01. Верхняя кассета К-01 закрывается крышкой. Металлической лоток имеет узлы крепления для центральных силовых элементов, вводимых ОК. Также он имеет два крепления, к которым крепятся все вводимые оптические кабеля с помощью хомутов. Корпус всех муфт МОГ сделан из высокопрочной пластмассы, диаметром 90 мм и толщиной 3 мм.

       Рассмотрим заводские характеристики муфт МОГ:

                                                                   МОГ-М-01-IV        МОГу-М-01-IV        МОГт-М-01-IV

1. Тип муфт:                                                     проходная или укороченная                    тупиковая

2. Max число ОВ:                                               96                              64                               96

3. Max число вводимых ОК:                             6                                6                                 3

4. Диаметр ОК (мм):                                                                         6-21

5. Температура эксплуатации (ºС):                                          от -60 до +70

6. Относительная влажность (%):                    80                              80                                80

7. Усилие сдавление (кН/см, кгс/см):                                            1,0 (100)

8. Удар (Н*м, кг/м):                                                                          25(2,5)

9. Габаритные размеры

        (диаметр/длина,мм):                               90/1090                     90/784                       90/670

10. Масса (кг):                                                     2,12                         1,67                            1,52

           Перейдем к Кассете К-01:



                         1. Кассете К-01 - 1 шт

                         2. Маркеры  - 1 лист

                         3. Уплотнение -16 шт

                         4. Нейлоновые стяжки - 8 шт


          Характеристики Кассет К-01:

1. Кол-во кассет: max 3

2. Радиус изгиба ОВ в кассете (мм):  37,5-38

3. Емкость кассеты (КДЗС, шт):  32

    Гильза КДЗС - комплект для защиты сварных стыков:

Классификация муфт

               В первой статье по муфтам разберем классификацию муфт, уточним какие бывают муфты и где они применяются.

     Одним из важных элементов при строительстве ВОЛС является использование оптических муфт. Оптическая муфта - устройство, предназначенное для прямого и разветвительного сращивания оптических кабелей. (Разрабатываются и выпускаются "Связьстройдеталь").


    Классификация муфт:


1. Городские муфты:

      а)  МОГ-М-01-IV
           Используются в колодцах и городских коллекторах.
      б)  МОГт-М-01-IV
           Применяются в переполненных колодцах и в помещениях. Также используют при установке на железобетонных и деревянных опорах.
      в)  МОГу-М-01-IV
           Широкое применение получили в старых канализациях. Также устанавливают в колодцах и подвалах.

2. Магистральные муфты с встроенными контактными элементами для сращивания и изолирования брони:

      а)  МТОК 96-01-IV
           Предназначены для использования в котлованах, колодцах и шахтах.
      б)  МТОК 96В-01-IV
           Рекомендуется устанавливать в неглубоких водоемах до 10 м.
      в)  МТОК 96В1-01-IV
           Используются в котлованах на берегах водоемах.

3. Универсальные муфты с комплектом для ввода ОК в зависимости от конструкции кабеля:

      а)  МТОК 96/48-01-IV, МТОК 96/48г-01-IV, МТОК 96Т-01-IV, МТОК 96Т1-01-IV, 96/192Т-01-IV, 96/192Т1-01-IV, 96/192Т1-Т-01-IV
           Данные муфты предназначены для использования в помещениях ввода ОК, шахтах, колодцах, коллекторах, подвалах, на всех видах опор, в уличных шкафах для оборудования, котлованах.
      б)  МТОК 96/216-01-IV
           Используются в колодцах, подвалах и технических помещениях.

4. Магистральные муфты для комбинированного железнодорожного кабеля:

       а)  МТОК 96ТЖ-УХЛ5-II
            Эти муфты используются в котлованах и колодцах.

5. Магистральные муфты для ОК, встроенных в грозозащитные тросы ЛЭП:

       а)  МОПГ-М-01-IV
            Данная муфта устанавливается на опорах ЛЭП.

Требования к оптическим кабелям


       В этой статье рассмотрим требования к оптическим кабелям.

      Важным условием при производстве и строительстве волоконно-оптических линий связи, при прокладке в канализации, при подвеске и других видах, а также в зависимости от климатических условий, и также при сращивании волокон (при сварке) предъявляются требования к оптическим кабелям.

     На практике каждый заказчик при строительстве ВОЛС устанавливает требования к оптическим кабелям  подрядчикам. Это все описывается в технических условиях. Рассмотрим устанавливаемые требования на примере, которые предъявляет ОАО "Ростелеком".

1. Коэффициент затухания самого кабеля:                   не более 0,22 дБ на км

Определяется качеством производства оптического кабеля.

2. Затухание в кабеле на месте сварок:                        не более 0,05 дБ

Зависит от качества произведенных сварок.

3. Допустимое растягивающее усилие:                     I тип    не менее 80 кН

                                                                                        II тип    не менее 20 кН

                                                                                       III тип   не менее   7 кН

                                                                                        IV тип   не менее 2,7 кН

4. Строительная длина кабеля:                                  не менее 4 км

Длина кабеля между муфтами. Длина, которая содержится на барабане.

5. Электрическое сопротивление изоляции наружной оболочки:     не менее 100 МОм на км

6. Продольная влагонепроницаемость:    не должна обеспечиваться при давлении 1 м   водяного  столба.

Характеризует не распространение влаги в кабеле при случайном его повреждении.

7. Диапазон температур:                   рабочий диапазон:     от -40ºС до +50ºС

                                                            диапазон хранения:    от -50ºС до +50ºС

Разбираемся с задачами рефлектометра

     Разберемся с задачами рефлектометра. К импульсным рефлектометрам применяются высокие требование, чтобы точно и качественно измерять параметры.

     Основными задачами рефлектометра являются:

1.  Динамический диапазон Ds.

    Динамический диапазон определяют по мощности потока обратного рассеяния и определяют как среднеквадратичное значение при отношении сигнал/шум равное 1.  А именно определяют как разность между уровнем мощности обратного рассеяния в точке оптического  излучения в волокно и уровнем среднеквадратичного значения шума.

    Также пользуются и другими оценками динамического диапазона:

- динамический диапазон по потоку мощности обратного рассеяния, определяемой по среднеквадратичному значению уровня шума при отношении сигнал/шум, равным 0,1-D;

-   эффективное значение динамического диапазона по потоку обратнорассеянной мощности;

-   динамический диапазон по потоку мощности, обусловленным Френелевским отражением.

2.   Дальность обнаружения неоднородности.

     Данная задача рефлектометра заключается в определении времени распространения оптического излучения в прямом и обратном направлениях.

3.   Пространственная разрешающая способность.

    Она характеризует способность рефлектометра определять два соседних события, одно из которых может быть отражательным, и определяет возможность выделения близко расположенных неоднородностей.

   Следующей немаловажной задачей рефлектометра является определение мертвых зон.

4.   Мертвые зоны.

     Мертвые зоны зависят от длительности импульса светового потока, проходящего по волокну. Поэтому чем больше длительность, чем больше мертвая зона(м).

     Существует два вида мертвых зон:

а) мертвая зона отражения - определяется между началом и точкой с уровнем -1,5 дБ от вершины;

б) мертвая  зона затухания - расстояние от начала отражения до точки, в которой произошло восстановление чувствительности приемника в 0,5 дБ.

    Таким образом, мертвая зона - расстояние, на котором после значительного отражения происходит потеря информации.

Анализируем рефлектограммы


      Как мы выяснили в прошлой статье, что изображение, появляющееся на дисплее рефлектометра, называется рефлектограммой. Рефлектограмма представляет собой  анализ - зависимость уровня мощности излучения дБм (либо затухание дБ) от задержки по времени.

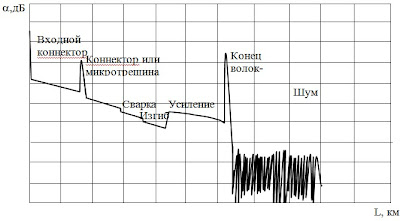

      Ниже на примере проведем анализ рефлектограммы, рассмотрим что на ней изображается:

        Анализ рефлектограммы показывает, что коннекторы, микротрещины и конец кабеля образуют большие пики, т.е. от них больше всего отражается оптическое излучение (обратное рассеяние). Затухание в этих местах будет наибольшим. Малые пики соответствуют сварке и изгибам волокон.
         По разности времени между произошедшими пиками (неоднородность, изгибы, сварка и т.д.) на рефлектограмме определяется  расстояние:

        где  С0 - скорость света в вакууме,

                  n - показатель преломления.

      Анализ рефлектограммы проводят по импульсному рефлектометру, при выставлении маркеров  в точках неоднородностей. Высвечивается полученное расстояние. При установке маркеров в пиках,  показывается затухание оптического волокна. Анализ оптического кабеля проводят на выставленных параметрах рефлектометра: выбирается длина кабеля (за счет уменьшения или увеличения достигается изменение масштаба рефлектограммы), задается длина волны (850, 1310 или 1550 нм), длительность импульса.

       Тщательный анализ рефлектограммы позволяет дать полное представление о измеряемых оптических волокнах.



Принцип работы рефлектометра

      Принцип работы рефлектометра основан на методе обратного рассеяния (данный метод мы разобрали в прошлой статье). OTDR - Optical Time Domain Reflectometer - Оптический рефлектометр во временной области. OTDR получил большую распространенность, из-за своих больших возможностей определения важных параметров.

     Напомню основные из них:

• степень повреждения ОК;
• места неоднородностей и повреждений;
• потерь в местах неоднородностей, соединений, сварок;
• длину волокна, расстояние до мест соединения и сварок;
• затухание волокна(на сварке, в соединениях и т.д.).

     Принцип рефлектометра рассмотрим на следующей схеме:

      В качестве источника излучения применяют лазерный генератор, который вырабатывает стабильные по форме и мощности импульсы. Мощность должна быть достаточной для проведения измерений. Направленный ответвитель должен четко вводить оптическое излучение в волокно и обеспечивать ввод максимума мощности. Апертура излучения должна соответствовать апертуре волокна.

      На приемной части рефлектометра играет важную роль приемник. Он должен иметь высокое быстродействие, способное принимать импульсы соответствующей длительности.

     Последовательность импульсов поступает от лазерного генератора через направленный ответвитель в оптическое волокно. При возникновении обратного рассеяния он регистрируется

в фотоприемном устройстве, где преобразуется в электрический сигнал. Затем электрический сигнал после специальной обработки в записывающем и усредняющем устройствах поступает в устройство отображения (дисплей). В этом заключается основной принцип работы рефлектометра.



     Дисплей представляет из себя электронный осциллограф. По шкале Y - градуировка уровня мощности в дБм, либо затухание сигнала в дб. Шкала Х - запаздывание сигнала по времени t.

    Изображение, которые показывается на дисплее называется рефлектограммой. Её разберем в следующей статье.

Метод обратного рассеяния


     Метод обратного рассеяния обладает преимуществами от рассмотренных нами ранее метода двух точек и метода обрыва:

• определение распределения потерь по всему кабелю;
• измерение затуханий кабеля;
• определение неоднородностей в кабеле;
• определение мест сварки;
• определение расстояний до неоднородностей;
• определение длины волокна;
• определение расстояния до места обрыва.

     Метод обратного рассеяния основан на введение в волокно импульса оптического излучения, который, дойдя до конца волокна, отражается и возвращается обратно в приемник.

    В измеряемое волокно посылают поток импульсов, который проходит через различные неоднородности, флюктуаций показателя преломления. За счет этого возникает поток обратного рассеяния. Измеряют уровень мощности возращенных импульсов в результате обратного рассеяния, в зависимости от времени задержки импульсов относительно их посылки.  В итоге получают распределение уровня мощности обратного рассеянного потока. Полученные значения усредняют. Получают необходимый результат требуемой задачи, используя метод обратного рассеяния.

Обозначение и стандарты волокна

     Сегодня познакомимся с обозначением и стандартами волокна.

Обозначение волокна

  Обозначение волокна указывается двумя цифрами через дробь. Первая цифра обозначает диаметр сердцевины волокна. Вторая соответственно диаметр оболочки.

MMF 50/125,  MMF 62,5/125

   Диаметр сердцевины одномодового волокно гораздо меньше многомодового волокна, но зато имеет большую пропускную способность.

Стандарты волокон

  В таблице представлены типы волокон и их область применения.

   Наиболее широко используются следующие стандарты:  MMF 50/125(62,5/125), SF 8-10/125, (DSF, NZDSF).

Преимущества и недостатки волокна

    Рассмотрим преимущества и недостатки волокна.

    Преимущество волокна:


1. Широкая полоса пропускания
- за счет высокой частоты несущей. Соответственно скорость передачи информации доходит до терабит в сек.

2. Затухание сигнала
- оптическое волокно имеет километрическое затухание 0,2-0,3 дБ  на длине волны 1,55 мкм. Это позволяет строить линии связи длиной более 100 км без ретрансляторов.

3. Низкий уровень шума в кабеле
- позволяет при использовании сигнала с малой избыточности увеличить полосу пропускания.

4. Высокая помехозащищенность

А также к преимуществу оптического кабеля можно отнести следующее:

- Малый вес и объем
- Не оказывают влияния электромагнитные поля.
- Используется экономичное сырье для изготовления оптического кабеля.
- Длительный срок эксплуатации.



   Недостатки волокна:

1. Стоимость оборудования - высокая стоимость приемо/передатчиков,  пассивного телекоммуникационного оборудования, различных оптических соединителей, разветвителей, оборудования для измерения и т.д.

2. Монтаж и обслуживание ВОЛС - высокая стоимость прокладки и сварки ВОЛС, а также проводимых измерений.

Измерение переходного затухания

      Измерение переходного затухания в основном производится при производстве ОВ. Этот метод заключается также, как и раннее рассмотренные нами в других статьях, в измерении мощности. А именно измерение мощности на входе влияющего волокна, а также на выходе и входе из волокна.

    В качестве источников излучения используют оптические источники излучения , длина волны которых должна быть указана в документах для каждого кабеля.

     Измерение переходного затухания на примере двух оптических волокон нужно проводить в следующем порядке:

1. Источник излучения соединяют с входным концом влияющего волокна, а приемник излучения с выходным концом. При помощи устройства ввода выполняют юстировку входного торца влияющего волокна на выходе приемника излучения.

2. От приемника излучения отсоединяют выходной конец влияющего волокна и подсоединяют в него входной конец подверженного волокна. Регистрируют показания.

3. На расстоянии  1м от устройства ввода обрывают влияющее волокно.

4. Выходной конец короткого волокна устанавливают относительно приемника излучения, чтобы на него попало все излучение с выходного торца. Регистрируют показания.

    По полученным данным вычисляют значение измерения переходного затухания на ближнем и дальнем концах оптического волокна  соответственно по следующим формулам:

    где  Р1,Р2, и Р3 мощности на входе влияющего волокна, входе и выходе подверженного влиянию соответственно.

Метод двух точек

       Рассмотрим метод двух точек, который позволяет измерить затухание кабеля.

      Как мы уже разобрались, измерение затухания кабеля заключается в измерении мощностей на входе и на выходе ОВ (Об этом была прошлая статья). Т.е. основной задачей метода двух точек будет определение мощностей на входе и выходе из ОВ.



      Метод двух точек рассмотрим на примере следующей схемы:



 1 - излучатель

 2 - скремблер

 3 - поглотитель (фильтр) оболочечных мод

 4 - калиброванный отрезок волокна

 5 - калиброванный разъем

 6 - калиброванная половина разъема

 7 - измеритель или индикатор мощности

 8 - измеряемый кабель

     Источником возбуждения кабеля является не излучатель, а половина калиброванного разъема на выходе поглотителя оболочечных мод. Во вторую половину калиброванного разъема закладывается входной торец измеряемого волокна. Диаметр сердцевины калиброванного отрезка волокна (4) заведомо меньше измеряемого волокна.

     Определив показания прибора измерения мощности на конце кабеля Р2, разъем размыкают и измеряют мощность излучения Р1 в разъеме 5. Значения Р1 и Р2 - мощности излучения на входе и выходе ОВ. Далее вычислить затухание кабеля не составляет никаких проблем.

    Обязательно нужно как можно больше уменьшить потери измеряемого ОВ в разъеме 5. Это достигается за счет обламывания волокна специальным прибором - скалывателем,  полировки торца волокна и очистить от пыли спиртом.

    Описанный метод двух точек удобен в том случае, если оба конца кабеля доступны измеряющему человеку. Если кабель например уложен в траншее, то измерение должны проводить два специалиста, у каждого конца волокна. При этом измерители мощности должны быть идентичными и иметь одинаковые характеристики.



Измерение затухания кабеля


       В этой статье рассмотрим  измерение затухания кабеля.

    Важную роль при строительстве и эксплуатации ВОЛС, а также при производстве оптического волокна  играет затухание ОК. Затухание определяется несколькими составляющими:

• затухание в следствии поглощения и рассеяния ОВ;
• затухание отражения от входного конца ОВ, при неоднородностях и при вводе излучения в световод;
• затухание, возникающие при эксплуатации( микротрещины ОВ, микро  и макроизгибы).

   Измерение затухания кабеля в общем виде рассчитывается следующим образом(ДБ):

      где Р1 и Р2 - мощность сигнала на входе и на выходе ОВ, Вт.

     Либо через абсолютный уровень сигнала по мощности:



     Т.е. получается, что для измерения затухания кабеля требуется знать мощность сигнала на входе и на выходе. Существует несколько методов расчета:

• метод двух точек;
• метод обрыва;
• метод замещения;
• метод сравнения с отраженным сигналом;
• метод обратного рассеяния.

 Все методы разберем подробно в следующих статьях.

PIN фотодиод

    Рассмотрим принцип работы pin фотодиода.

Допустим, что у нашего pin фотодиода слаболегированный i-слой находится между сильно легированными слоями n+ и p+. Также i-слой является обедненным слоем, т.к. нет свободных носителей заряда. Тогда на pin - переход будем подавать напряжение с обратным смещением. Сильно легированные слои станут проводящими. А слаболегированный слой, т.к. там нет носителей заряда, будет испытывать только поляризацию.



    При падении светового излучения на i-слой, в pin фотодиоде будут возникать свободные носители, а именно электронно-дырочные пары. Под действием электрического поля они разделятся и начнут двигаться в противоположных направлениях к своим электродам. Образуется электрический ток.

        PIN фотодиод является неэффективным, если световое излучение падает на сильно легированные слои n+ и p+. При этом будет возникать диффузионный ток, который из-за большей инерционности ухудшает эффективность.

      По этой причине слои  n+ и p+ нужно делать как можно тоньше, а i-слой обедненный слой - как можно больше, чтобы он поглощал все падающие лучи.

     Электрический ток будет течь, пока будут образовываться электронно - дырочные пары, т.е. пока будет падать световое излучение.

      PIN фотодиоды изготавливаются из разных материалов. Для различных материалов различна длина волны светового излучения, в которых достигается максимальный эффект фотодиода.

Фотоприемник

    С основными элементами мы познакомились в прошлый раз.  В этой статье разберем более подробней фотоприемник.

   Главными материалами, которые используются в фотоприемнике, являются  полупроводниковые материалы.

       В основе работы фотоприемника лежит явление фотоэффекта. В результате поглощения фотонов энергией, превышающей энергию запрещенной зоны, происходит переход электрона из валентной зоны в зону проводимости.  Под действием напряжения на электронно - дырочные пары появляется электрический ток. Он образуется за счет движения электронов в зоне проводимости и дырок в валентной зоне.

     Образование электронно-дырочных пар в полупроводнике обеспечивается путем разделения носителей заряда. В основе лежит p-n-переход. Одним из таких элементов называется фотодиод.

     На практике применяется несколько разновидностей фотоприемников. К ним относятся такие виды:

• p - i - n  фотодиоды;
• лавинные фотодиоды;
• фототранзиторы.

     Их мы и рассмотрим в следующий раз.

   Фотодиоды изготавливаются из разных материалов. Для различных материалов различна длина волны светового излучения, в которых достигается максимальный эффект фотодиода. Например:

• для кремния -   400-1000 нм
• для германия - 600-1600 нм
• GaAs  -              800-1000 нм
• InGaAs -          1000-1700 нм

Приемный оптический модуль

      Приемный оптический модуль играет важную роль в системе волоконно-оптической связи.  Основная задача ПрОМ - преобразование оптического сигнала обратно в электрический.



      Напомню, что за преобразование электрического сигнала в оптический отвечает ПОМ.  Мы его уже здесь разбирали.

     Основные элементы приемного оптического модуля:

• фотоприемник - непосредственно преобразует оптический сигнал в электрический;
• каскад электрических усилителей - усиливают электрический сигнал;
• демодулятор - восстанавливает исходную форму сигнала.

   Существует аналоговые и цифровые приемные оптические модули:

• Аналоговые ПрОМ

- преобразуют входящий аналоговый оптический сигнал в аналоговый электрический.

      Большую роль здесь уделяют искажению сигнала. Усилительных каскадов в сети если много, то и вносимых шумов и искажений сигнала будет больше, с каждого элемента.

• Цифровые ПрОМ

- при цифровом сигнале не требуется точной передачи формы импульсов

     В цепи цифрового ПрОМ должен обязательно присутствовать узел принятия решения, принимающий 0 или 1. Также восстанавливает форму импульсов и амплитуду сигнала.

LED светодиоды

    LED светодиоды из-за своей простоты и невысокой стоимости получили большую распространенность.

     Рассмотрим принцип работы LED светодиодов.

    В основе лежит рекомбинация носителей заряда в активной области при подачи тока  (p-n-переход). При подаче напряжения на p-n-переход носители заряда, а именно электроны и дырки, проникают из активного слоя  в пассивный слой (p- и n-слои), и в следствии этого испытывают рекомбинацию, сопровождающую излучением света.

     Показатель преломления активного слоя на много больше показателя преломления пассивного слоя, поэтому рекомбинационное излучение проходит полностью в активном слое, испытывая многократное излучение, в следствии  чего КПД светодиода увеличивается.

       Гетеропереходы в LED  светодиодах создаются на основе переходов из разных полупроводниковых материалов. Чаще всего в качестве подложки используются материалы GaAs и InP. Составной элемент определяется с учетом длины волны излучения. Подложка обязательно обрабатывается напылением.

Источники оптического излучения

     Источники оптического излучения - один из главных элементов, применяемые в ВОЛС. Вводиться в волокно они должны с минимальными потерями. На практике используются различные источники оптического излучения, отличающиеся как по конструкции, так и по типу источника излучения. Одни работают на телефонных проводах и передают информацию всего на несколько метров, другие же передают на десятки километров Мбиты информации.

    В настоящее время используется  два типа источников оптического излучения - светодиоды LED и полупроводниковые лазерные диоды LD. Их рассмотрим в следующей статье.

Требования источников оптического излучения

1.    Излучение должно вестись на длине волны из окон прозрачности: 850, 1310 или 1550 нм;

Напомню, что окна прозрачности мы уже упоминали.

2.  Источник излучения должен использовать ту частоту модуляции, при которой будет передаваться информация на требуемой скорости;

3.  Излучение должно вносить минимум потерь в волокно;

4.  Излучение должно быть мощным, для предачи сигнала на большие расстояния;

5.  Стоимость источника излучения должно быть не дорогим.

    Главным отличием LED от LD является большая ширина спектра излучения:

• светодиод:  30-50 нм;
• п/п лазерный диод:  MMF -  1-3 нм, SMF -  0,1-0,4 нм.

Прокладка оптического кабеля

     Рассмотрим основные положения при прокладке оптического кабеля.

      Прокладка оптического кабеля в грунт может проводиться либо в открытую траншею ручным способом, либо с применением кабелеукладчика бестраншейным способом. При прокладки кабеля через реки, также как и в грунт должны определяться проектными решениями.

     В процессе прокладки оптического кабеля не должны быть нарушены механические и оптические характеристики кабеля. При размотке с кабеля нельзя допускать сильных изгибов кабеля и резкого изменения скорости вращения барабана. Глубина прокладки должна быть установлена проектным решением и не должна меняться более 10 см при непосредственной прокладке кабеля.


1. Прокладка оптического кабеля в грунт

    Как правила размотку кабеля с барабана осуществляют с помощью механизмов. Если же  вдоль магистрали расположены различного рода препятствия, то разматывать кабель необходимо в ручную.

     В первом случае размотку и прокладку кабеля в открытую траншею осуществляют с барабана, установленного на специально установленном кузове автомобиля, передвигающегося вдоль траншеи. Кабель укладывается сразу же в траншею. Скорость автомобиля должна быть не более 1 км/ч.



    Во-втором случае необходимо разматать полностью всю строительную длину кабеля вдоль траншеи в ручную. Затем опустить его туда. В этом случае барабан устанавливают в начале участка на неподвижной машине либо устанавливают его на специальных козлах. При разматывании кабель не должен волочиться по земле, рабочие должны держать его в руках и соответственно стоять между собой через одинаковое расстояние.



    При недостаточном количестве рабочих прокладку кабеля рекомендуется осуществлять методом "петля". А именно конец кабеля должен оставаться в начале траншеи у барабана. Размотка осуществляется с верха барабана петлей, нижнюю часть которой рабочие продвигаясь укладывают в траншею. По мере укладки нижней части в траншею рабочие освобождаются и берут новый участок с верха барабана. Получается, что до половины строительной длины петля удлиняется, а потом начинает укорачиваться к концу, и получается, что к концу траншеи кабель оказывается полностью вытянутым.
     Во всех описанных случаях барабан должен вращаться руками рабочих, а не за счет тяги кабеля. Скорость должна соблюдаться. Запрещается кабель снимать кольцами с барабана. Концы кабеля с обоих сторон должны иметь запас порядка 8 м, для монтажа муфты в специальном автомобиле (ЛИОК). Перед укладкой кабеля, дно траншеи должно быть вычищено от камней и других твердых элементов. В скальных местах рекомендуется положить сначала "подушку" из песка высотой 100 мм. Глубина траншей должна соблюдаться и иметь плавные переходы. Кабель должен укладываться без натяжений и изгибов (допускаются изгибы не менее 20 его диаметров).
    После прокладки кабеля траншею зарывают также либо в ручную, либо с помощью механизмов. Сначала рекомендуется засыпать песком или просеянным грунтом на высоту 100 мм. Затем засыпают тем же раннее вырытым грунтом.


2. Прокладка оптического кабеля в канализации

     Прокладка ОК в канализации  с помощью технических средств может осуществляться с помощью технических средств как ручным, так и механизированным способом. Производится по свободным и не занятым каналам без полиэтиленовой трубы.
      При использовании и прокладке кабеля с проволочной броней используют чулок кабельный ЧСК-12К. На конце кабеля удаляют часть оболочки, медные жилы и сердечник. Стальные проволоки распределяют на две равные части и выводят между сплетнями чулка в разные стороны. Затем их обвязывают вокруг чулка и закрепляют лентой. Чулок соединяют с тяговым канатом через компенсатор кручения.



     При прокладке кабеля с ленточной броней и со стеклопрутками зацепление производят за полиэтиленовую оболочку кабеля чулком.

   Также используются другие способы прокладки оптического кабеля, их рассмотрим в следующей статье.



Типы оптических кабелей

     Волоконно-оптические кабели в зависимости от способа прокладки, канализация или грунт, либо подвес на опорах линий связи делятся по своей структуре на типы оптических кабелей.

Типы оптических кабелей:

1. Для прокладки в кабельной канализации небронированный ( ДПО).

• Оптические кабели применяются для прокладки в канализации, блоках, трубах, в тоннелях и коллекторах.


              1. Центральный силовой элемент(стеклопластиковый диэлектрический стержень)
              2. Оптическое волокно
              3. оптические модули, заполненные гидрофобом
              4. Межмодульный гидрофобный гель
              5. Оболочка из полимерного материала

      Оптический кабель может включать до 144 волокон, вес кабеля соответственно будет увеличен до 155 кг/км.

2. Для прокладки в кабельной канализации, бронированный стальной гофролентой (ДПЛ).

• Оптические кабели применяются для прокладки в канализации в блоках трубах, тоннелях, коллекторах при опасности повреждения грызунами по мостам и эстакадам.


   Этот кабель  дополняется броней из стальной гофрированной ленты(6) и второй оболочкой из полимерного материала(7).

3. Для прокладки в грунт, бронированный стальными проволоками (ДПС).

• Оптические кабели применяются для прокладки в грунтах все групп, кабельной канализации при наличии высоких механических требований.

    Этот кабель дополняется броней из высокопрочных стальных оцинкованных проволок с нанесенным гидрофобным гелем(6).


4. Подвесной кабель с выносным силовым элементом (ДПОм).

• Оптические кабели применяются для подвеса между сооружениями на опорах воздушных линий связи, жд, линий электропередач.


    Этот кабель дополнен подвесным элементом из стального троса  либо диэлектрического сержня(6).

5. Подвесной самонесущий кабель (ДПТ).

• Оптические кабели применяются для подвеса на опорах воздушных линий связи, при высоких требованиях к воздействию к электромагнитным воздействиям.


    Этот кабель дополнен упрочняющими элементами (арамидные нити, стеклонити или )(6).
Чаще всего в качестве упрочняющего элемента используется кевлар.

Марки оптических кабелей



     Марки оптических кабелей очень разнообразны и зависят от компаний производителей. Обычно используются два типа марок оптических кабелей:

• кодовая буквенно-цифровая;
• непосредственная (когда вслед за маркой кабеля последовательно указываются значения основных параметров).

     Рассмотрим непосредственную цифровую марку оптического кабеля, используемую ЗАО "Самарской оптической кабельной компанией" (СОКК):



              ОКЛТ-01-6-16-10/125-0,36/0,22-3,5/158-1,0

              ОКГТ-МТ-24-10/125-0,36/0,22-3,5/18-13,2-81/71,6

1.  ОКГТ - оптический кабель, встроенный в грозотрос для подвески на опорах ЛЭП;

     ОКЛ  -оптический кабель для прокладки в трубах, коллекторах, кабельной канализации и внутри зданий;

   ОКЛН- оптический кабель для прокладки в трубах, коллекторах, кабельной канализации, грунтах все категорий, на мостах, через болота и водные переходы;

     ОКЛСт- оптический кабель для прокладки в трубах, коллекторах, кабельной канализации, в гравийно-песчаных и тяжелых глинистых грунтах, с защитой от грызунов;

    ОКЛЖ - оптический кабель самонесущий для подвески на опорах линий связи, контактной сети железнодорожных дорог и ЛЭП.

2.  01, 02, S, MT - модификация типа кабеля;

3.  Количество элементов в повиве сердечника (кроме ОКГТ-МТ);

4.  2-96 - количество оптических волокон;

5.  Диаметр сердцевины/диаметр оболочки (мм);

6.  Коэффициент затухания в Дб/км на длинах волн 1310/1550 нм;

7.  Хроматическая дисперсия в пс/нм/км на длинах волн 1310/1550 нм;

8.  Допустимая растягивающая нагрузка в кН или (для ОКГТ) внешний диаметр кабеля мм;

9.  Для ОКГТ  - термическая стойкость к току КЗ в кА2*с;

10.Для ОКГТ  -разрывная нагрузка в кН(или кг).

      Примером отечественной кодовой маркировки может служить кабель "Севкабель-оптик":



              СЕВ - ДПС - 024 Е 06 - 06 - М2
              SEV - DPC - 024 E 06 - 06 - М2

      Маркировка  кабелей "Электропровод"  выглядит следующим образом:


             ОКВО - М12(0,9)Т - 10 - 0,4 - 8
             ОК/Т - М6П - 10 - 0,4 - 12
